Profilni yaratish jarayoni

Bosilgan elektron plata elektron komponentlarda eng ko'p qo'llaniladigan asosiy komponent bo'lib, u turli elektron komponentlarni tuzatish va ulash, elektr signallarini uzatish va boshqarishni yakunlash uchun ishlatiladi. Elektron plataning ko'rinishini qayta ishlash - bu ish o'lchamidagi bosilgan elektron platani mijozning talab qilinadigan o'lchamdagi plataga qayta ishlash jarayoni, shuning uchun pcb turli xil tashqi qurilmalarning o'lchamlari talablariga yaxshiroq moslasha oladi.



1.Profillash jarayonining maqsadi

Tayyor bosilgan elektron platada mijozning talab qilinadigan o'lchamiga muvofiq taxtani qayta ishlang va ishlab chiqaring. Shu bilan birga, bosilgan elektron plataning barqarorligi va ishonchliligini ta'minlash uchun, xato va nuqsonlarga yo'l qo'ymaslik uchun ishlov berish jarayonida taxta sifatini ta'minlash kerak.



2.Taxtani profillash printsipi

Mashinaning harakatini boshqaradigan va kompyuterning kirish ma'lumotlari asosida mijoz tomonidan talab qilinadigan shaklni ishlab chiqaradigan CNC kompyuter tizimi mavjud. Boshqarish nuqtai nazaridan, X o'qi, Y o'qi va Z o'qi koordinatalari mavjud. Kompyuter mashinaning XY o'qi va Z o'qi gonglari tomonidan boshqariladigan gonglarning harakatini boshqaradi. Gonglar va tegishli parametrlarni kiritish orqali mashina avtomatik ravishda ma'lumotlarga ko'ra kerakli shaklni yaratadi.



3. Qayta ishlash operatsiyalari uchun ehtiyot choralari

①Jarayon davomida tegishli ishlab chiqarish spetsifikatsiyalari va standartlariga qat'iy rioya qilish va turli xil qayta ishlash talablariga muvofiq sozlash va sozlash kerak.

②Operatorlar etarli darajada ta'lim olishlari va texnik ta'lim olishlari, qayta ishlash ko'nikmalari va ishlash usullarini o'zlashtirishlari va muntazam ravishda jihozlarga texnik xizmat ko'rsatishlari kerak.

③Jarayon davomida to'liq tekshirish va sifat nazoratini o'tkazish, nuqsonli mahsulotlarni o'z vaqtida aniqlash va qayta ishlash, mahsulotlarni to'liq tuzatish va yaxshilash kerak.



Bosilgan elektron platalarning profilini qayta ishlash mahsulot sifati va hosildorligini ta'minlashda muhim bo'g'in bo'lib, muhim ahamiyatga ega va ahamiyatga ega. Jarayonda ilmiy, standartlashtirilgan va sinchkovlik bilan ishlash va boshqarish ishning uchta jihatiga erishish uchun talab qilinadi: "xatolarni kamaytirish, xatolarni oldini olish va sifatni yaxshilash", yaxshi natijalar va foyda olish uchun.

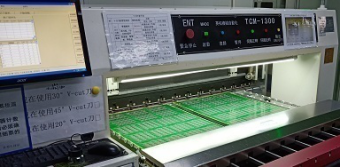

Rasm: V-kesish



Rasm: Marshrutlash

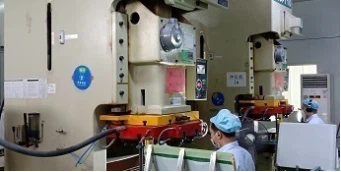

Rasm: mushtlash





V-kesim va o'rtasidagi farqyo'naltirgich



V-kesim - bosilgan elektron plataning har ikki tomonida bo'linishi kerak bo'lgan V shaklidagi tekis sayoz yivni kesish. "V-cut" deb ataladigan narsa, bosilgan elektron plata (PCB) ishlab chiqaruvchisi tomonidan mijozning chizilgan talablariga muvofiq, aylanma to'sar yordamida tenglikni oldindan aniq pozitsiyalarni kesish uchun qilingan bo'linish liniyasining bir turi. Uning maqsadi yig'ilgandan so'ng SMT bosilgan elektron platalarning keyingi "De paneli" ni osonlashtirishdir. Kesilgan ko'rinish inglizcha "V" shakliga o'xshab ketganligi sababli, odamlar uni V-kesim deb atashadi.





Afzalliklari:Kerakli uskunalar oddiy, tez va tejamkor.



Kamchiliklari:Faqat kvadrat panellarni qayta ishlash mumkin va bir vaqtning o'zida bir nechta panellarni qayta ishlash mumkin emas. V-yivning chuqurligi uchun qat'iy aniqlik talablari mavjud va V-kesim panelining o'lchov aniqligi past. Bog'lanish va bo'linishdan keyin ulanish interfeysi qo'pol.



Marshrutlash - oldindan dasturlashtirilgan dasturga muvofiq frezalashtirgich yordamida bosilgan elektron platada oldindan belgilangan naqsh yaratish uchun CNC mashinasidan foydalanish jarayoni.



Afzalliklar: Doskada dasturga muvofiq har xil shakldagi panel shakllari yaratilishi va bir vaqtning o'zida bir nechta taxtalarni bir-birining ustiga qo'yish va qayta ishlash mumkin. Panelning shakllanish o'lchamining aniqligi yuqori va panelning interfeysi silliqdir.
