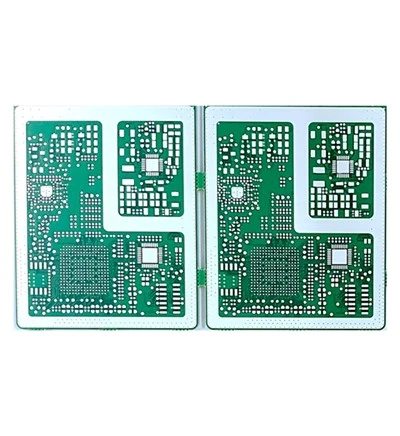

Chop etilgan elektron plata nima?
Bosilgan elektron plata (PCB) - bu komponentlar o'rtasida elektr aloqalarini yaratish va ular uchun mexanik yordam berish uchun mis o'tkazgichlardan foydalanadigan elektron yig'ilish. PCBlar o'tkazuvchan bo'lmagan materialdan tayyorlangan bo'lib, unda o'tkazuvchan chiziqlar bosilgan yoki chizilgan. Keyin elektron komponentlar taxtaga o'rnatiladi va izlar ishchi sxemani hosil qilish uchun komponentlarni birlashtiradi.
Nima uchun bizni tanlaysiz
Professional jamoa
Mijozlar tomonidan ishonchli xavfsizlik xizmati provayderi, u hukumat va korxonalar, moliya, tibbiy yordam, Internet, elektron tijorat va boshqalar kabi ko'plab sohalarda mijozlarga xizmat ko'rsatadi.
Texnik yordam
Bizning mutaxassislarimiz nosozliklarni bartaraf etishda yordam berish, texnik so‘rovlarga javob berish va yo‘l-yo‘riq ko‘rsatishga tayyor.
Ishonchli ta'minot
Biz ishonchli uzoq muddatli ta'minot va to'liq kuzatuvni ta'minlash uchun vertikal ravishda integratsiyalangan ta'minot zanjiri modelini taklif qilamiz.
Mijozlarga xizmat ko'rsatish
Biz mijozlarimizning o'ziga xos talablarini qondirish va shaxsiylashtirilgan echimlarni taqdim etish uchun ochiq muloqotga ustuvor ahamiyat beramiz.

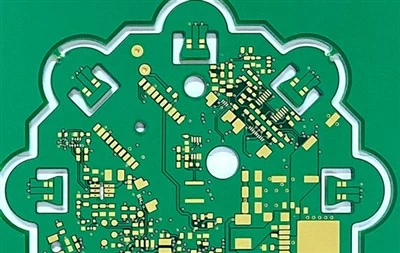

PCBlar sirt mis folga o'tkazuvchan qatlamini taxta taglik izolyatsion materiali orqali izolyatsiya qilish yo'li bilan ishlab chiqariladi, bu esa oqimning oldindan ishlab chiqilgan marshrut bo'ylab turli komponentlar orqali o'tishiga imkon beradi va natijada quvvatni ishlab chiqarish, kuchaytirish, susaytirish, modulyatsiya, demodulyatsiya va boshqalar kabi funktsiyalarga erishadi. kodlash.
Bosilgan elektron plataning qanday ishlashini tushunish uning tarkibidan boshlanishi kerak. Butun PCBA platasi yalang'och taxtalar va mikrochiplar, rezistorlar, kondansatörler va ulagichlar kabi komponentlardan iborat. Ishlab chiqaruvchilar PCBga komponentlarni lehim o'rnatish yoki boshqa usullar bilan biriktiradilar. Misol uchun, bir tomonlama tenglikni oling, elektron komponentlar va simlarni faqat bitta tomonida joylashgan taxta. Odatda biz komponentlarni SMT yig'ish texnologiyasi yoki PCBA DIP yig'ish texnologiyasi bo'yicha o'tkazmaydigan taxtaga o'rnatamiz va ularni izlar deb ataladigan kichik yo'llar orqali bog'laymiz. Izlar butun platadagi elektr komponentlarini quvvatlantirish orqali ishlashiga imkon beradi. Barcha apparat qurilmalari to'g'ridan-to'g'ri tenglikni o'rnatmaydi, monitorlar va kameralar kabi komponentlar tenglikni ulash konnektorlari va tekis kabellar orqali ulanadi.
Ikki tomonlama va ko'p qatlamli elektron platalarning ishlash printsipi yuqori vakuumli aloqada texnologik gazni (Ar, N2, O2 va boshqalar) kiritishdir va gaz plazmaga ionlanadi. Elektr maydoni ta'sirida bu plazmalar mos ravishda yuqori va past potentsial tomon harakatlanadi. Past potentsial tomon harakatlanadigan atom guruhlari nishonni (mis) bombardimon qiladi, shuning uchun mis atomlari misdan tozalanadi va nihoyat substrat (FRP), ya'ni mis bilan qoplangan laminat bilan qoplanadi. Bu an'anaviy jismoniy usul bo'lib, u hech qanday ifloslanish va etuk texnologiyaning afzalliklariga ega. Kamchilik shundaki, samaradorlik sekin va tsikl uzoq. Agar siz tenglikni ishlab chiqarish jarayonini tezda amalga oshirmoqchi bo'lsangiz, oldindan chizilgan naqshni yotqizishingiz mumkin, so'ngra yuqoridagi tarzda tenglikni hosil qilishingiz mumkin va ulanish uchun ichki teshik uni metalllashtirilgan qilish uchun metall mis bilan qoplangan bo'lishi mumkin.
Chop etilgan elektron platalarning afzalliklari
Yilni yechim
Bosilgan elektron platada bir nechta qismlar va elementlar bo'lishi mumkin. Ular haqiqiy simlardan ko'ra mis yo'llardan foydalanganligi sababli, oqim o'tkazuvchi simlardan foydalanmasdan bir xil turdagi natijalarga erishishga imkon beradi. Plitalar kichikroq va ular unchalik katta emas. Bu juda ko'p turli xil turdagi elektron qurilmalar o'tmishdagiga qaraganda kichikroq bo'lishining sabablaridan biridir. PCBlar texnologiyani turli yo'llar bilan oldinga surishga yordam berdi. Endi juda kichik paketlarda juda murakkab sxemalarga ega bo'lish mumkin.
Vaqt va energiyani tejash
Bosilgan elektron platalardan foydalanishning eng yaxshi afzalliklaridan biri bu tejash mumkin bo'lgan vaqtdir. Komponentlarni ulash an'anaviy ravishda juda ko'p vaqtni oladi, dizayn tugallangandan so'ng elektron platani yig'ish uchun ancha kam vaqt ketadi. Dizayn bosqichi ko'pincha bosilgan elektron platalar bilan eng ko'p vaqtni oladi, lekin uni yaratish uchun to'g'ri turdagi dasturiy ta'minotdan foydalanganda ham buni qisqartirish mumkin. AdvancedPCB aslida mijozlarga PCB Artist deb nomlangan bepul dasturiy ta'minotni taqdim etadi. Foydalanish oson va intuitiv va jarayonning qolgan qismiga o'tishdan oldin bosilgan elektron platani loyihalash va sinab ko'rishning nisbatan oddiy usulini taqdim etadi.
Bo'shashgan ulanishlar yo'q
Bosilgan elektron platadagi ulanishlar nusxa ko'chirish yo'llari orqali amalga oshiriladi va ular to'g'ri ishlab chiqarilgan ekan, siz qisqa tutashuvlar yoki bo'sh ulanishlar bilan shug'ullanishingiz shart emas. Buni haqiqiy simlar yordamida boshqa usullar bilan solishtiring, ular taxta harakatlanayotganda bo'shashib qolishi mumkin. Ba'zi hollarda simning o'zida ulanish muammosi bo'lishi mumkin. Bularning barchasini kuzatish va haqiqiy muammoning manbasini topish qiyin bo'lishi mumkin. Bosilgan elektron platalar bilan bunday turdagi muammolar mavjud emas. Kengash bilan bog'liq muammolar mavjud bo'lsa, tashxis qo'yish va ta'mirlash oson bo'ladi.
Ishonchli Variant
Bugungi kunda ko'plab kompaniyalar va jismoniy shaxslar bosilgan elektron platalardan foydalanishlari bejiz emas. Ular keng ko'lamli foydalanish va mahsulotlar uchun ham katta, ham kichik uchun ishlashi mumkin bo'lgan ishonchli yechimdir. Ular to'g'ri ishlab chiqarilganda uzoq vaqt xizmat qilishi mumkin, bu esa odamlarga o'zlari foydalanadigan elektronika bilan ko'proq ishonch bag'ishlaydi. Bu qurilma telefon, kompyuter yoki harbiy toifadagi asbob-uskunalar bo'lishidan qat'iy nazar, kechirimli bo'lmagan muhitda foydalaniladi.
Kam xarajatlar
Albatta, har xil turdagi elektrotexnika mahsulotlarini yaratish va ishlab chiqarish haqida gap ketganda, xarajatlar juda muhimdir. Yaxshiyamki, elektron plata to'g'ri ishlashini ta'minlash uchun ishlab chiqilgan va sinovdan o'tkazilgandan so'ng, ommaviy ishlab chiqarish juda arzon. Aksariyat hollarda kamroq komponentlar qo'llaniladi, bu esa ko'pchilik kompaniyalar uchun xarajatlarni maqbul darajaga tushirishga yordam beradi.
Chop etilgan elektron platalarning turlari
Umuman olganda, taxtalarni uchta toifaga bo'lish mumkin: qattiq, moslashuvchan yoki metall yadroli.
Qattiq taxtalar ko'pincha dizaynerlar duch keladigan taxtalarning aksariyati bo'lib, bu erda taxtaning tartibi yuqori issiqlik va bosimli laminatsiya jarayoni natijasida yaratilgan qattiq substratda joylashgan. Ushbu taxtalar uchun keng tarqalgan material FR-4, lekin dizaynning o'ziga xos ehtiyojlariga qarab, bu taxtaning ayrim xususiyatlarini ta'kidlash yoki yaxshilash uchun o'zgartirilishi mumkin.
Moslashuvchan taxtalar kamroq qattiq materialdan iborat bo'lib, bu juda katta burilish imkonini beradi. Materiallar tactilely plyonkali rulonni eslatadi va taxta qalinligi odatda standart qattiq taxtadan ancha past bo'ladi. Ular allaqachon katta foydalanishni ko'rayotgan bo'lsa-da, moslashuvchan taxtalar taqiladigan texnologiyaning keyingi bosqichiga kirishadi va qattiq taxta qurilmalariga xos bo'lgan hozirgi planar cheklovlarni olib tashlaydi, degan umid bor.
Metall yadroli PCB qattiq taxta konstruksiyalarining bir qismi bo'lib, sezgir kontaktlarning zanglashiga olib keladigan issiqlikni butun taxta bo'ylab tarqatish qobiliyatini oshiradi. Ushbu uslub termal aşınma va ishdan chiqishning oldini olish uchun yuqori oqimli dizaynlar uchun variant bo'lishi mumkin.
Boshqariladigan elektromagnitizm mavjud bo'lgan joyda, bosilgan elektron platalar uni saqlash uchun infratuzilmani tashkil qiladi. Albatta, elektron platalar shunchaki yo'qlikdan paydo bo'lmaydi - ularning dizayni va ishlab chiqarilishi o'zlari uchun katta muhandislik ishi.
Bosma elektron platani loyihalash jarayoni
Bosilgan elektron platani qurishdan oldin uni loyihalash kerak. Bu PCB elektron platalarini loyihalash SAPR vositalari yordamida amalga oshiriladi. PCB dizayni ikkita asosiy toifaga bo'lingan: diagrammada elektron ulanishni yaratish uchun sxematik suratga olish va keyin haqiqiy jismoniy elektron platani loyihalash uchun tenglikni sxemasi.
Kutubxona SAPR qismlarini ishlab chiqish
Birinchi qadam dizayn uchun zarur bo'lgan kutubxona SAPR qismlarini ishlab chiqishdir. Bunga sxematik belgilar, simulyatsiya modellari, tenglikni joylashtirish uchun oyoq izlari va 3D bosilgan elektron platalar ekrani uchun qadam modellari kiradi. Kutubxonalar tayyor bo'lgach, keyingi qadam sxema bo'yicha sxemaning mantiqiy tasvirini yaratishdir. SAPR asboblari belgilarni sxematik varaqda joylashtirish va keyin ularni sxemani shakllantirish uchun ulash uchun ishlatiladi.
Shu bilan birga, konstruksiya mo'ljallangan tarzda elektr bilan ishlashini tekshirish uchun sxema simulyatsiyasi amalga oshiriladi. Ushbu vazifalar bajarilgandan so'ng, sxematik vositalar o'zlarining ulanish ma'lumotlarini joylashtirish vositalariga yuboradilar.
Tartib
PCB dizaynining joylashuv tomonida sxematik ulanish ikki yoki undan ortiq komponentli pinlarni bog'laydigan tarmoqlar sifatida qabul qilinadi va qayta ishlanadi. Ekranda mo'ljallangan taxta shaklining konturi bilan maket dizayneri komponent izlarini to'g'ri joylarga joylashtiradi. Ushbu komponentlar optimal tarzda tashkil etilgandan so'ng, keyingi qadam pinlar orasidagi izlar va tekisliklarni chizish orqali to'rlarni pinlarga ulashdir. SAPR vositalarida bitta tarmoq izlarining boshqa tarmoqqa tegishiga yo'l qo'ymaydigan, shuningdek, to'liq dizayn uchun zarur bo'lgan boshqa ko'plab kenglik va bo'shliqlarni tartibga soluvchi dizayn qoidalari o'rnatilgan. Marshrutlash tugallangandan so'ng, dizayn vositalari yana ishlab chiqarish chizmalarini va ishlab chiqaruvchi taxtani qurish uchun foydalanadigan chiqish fayllarini yaratish uchun ishlatiladi.
Elektron platani loyihalash va ishlab chiqarish bosqichma-bosqich jarayondir: sxematik yaratish va simulyatsiya qilish, tenglikni loyihalash tarmoqlari va DRClarni o'rnatish, komponentlarni joylashtirish, tenglikni yo'naltirish, quvvat samolyotlari va nihoyat BOMni yig'ish va platani qurish.
Bosma elektron plataning tuzilishi va qo'llanilishi
PCB ning ko'pgina muhim ishlash ko'rsatkichlari tenglikni yig'ish yoki qatlamlarni joylashtirishda aniqlanadi. Qatlam stack-up o'tkazuvchan va izolyatsion materiallarning o'zgaruvchan qatlamlari bilan, shuningdek, yadro va prepreg qatlamlari (qatlamni yig'ishda ishlatiladigan ikki turdagi dielektriklar) bilan qurilgan. Yadro va prepregning dielektrik va mexanik xususiyatlari dizayndagi ishonchlilik va signal / quvvat yaxlitligini aniqlaydi va ular yuqori ishonchlilikdagi ilovalar uchun loyihalashda ehtiyotkorlik bilan tanlanishi kerak. Misol uchun, harbiy va tibbiy ilovalar og'ir muhitda qo'llanilishi mumkin bo'lgan juda ishonchli dizaynlarni talab qiladi va telekommunikatsiya tizimi uchun PCB kichik paketdagi kam yo'qotishli PTFE laminatini talab qilishi mumkin.
Quyida PCB stack-up misoli ko'rsatilgan. Ushbu misolda stack-up ikki ichki tekis qatlamli 4-qatlam strukturasini amalga oshiradi (L02_yer uchun GND va quvvat uchun L03_PWR). Ushbu turdagi stack-up IoT qurilmalari, engil o'rnatilgan tizimlar va yuqori tezlikdagi protokollardan foydalanadigan boshqa ko'plab dizaynlar uchun mos keladi. Ichki tekislikning joylashuvi quvvatning yaxlitligini ta'minlashga yordam beradi va shu bilan birga tashqi EMIdan himoya qiladi. Ichki tekislik qatlamlari, shuningdek, boshqariladigan impedans signallari uchun izchil mos yozuvlar beradi. Ushbu turdagi stack-up ko'plab dizaynlar uchun odatiy hisoblanadi va ko'pincha ko'plab zamonaviy bosilgan elektron platalar uchun boshlang'ich nuqtadir.
Chop etilgan elektron platalarning umumiy komponentlari
Bosilgan elektron platalar turli xil PCB materiallari va elektr komponentlaridan tayyorlanadi. Umumiy PCB komponentlariga quyidagilar kiradi:
Rezistorlar
Rezistorlar kuchlanish hosil qilish uchun elektr tokini uzatadi va elektr energiyasini issiqlik sifatida tarqatadi. Ular turli xil materiallardan iborat.
Kondensatorlar
Kondensatorning vazifasi elektr zaryadini plata ichida ushlab turish va undan keyin kontaktlarning zanglashiga olib keladigan boshqa joylarda ko'proq quvvat kerak bo'lganda uni chiqarishdir. Kondensatorlar odatda izolyatsion material bilan ajratilgan ikkita Supero'tkazuvchilar qatlamda qarama-qarshi zaryadlarni yig'ish orqali ishlaydi.
Induktorlar
Ular energiyani to'plashda kondensatorlarga o'xshaydi. Biroq, ular ko'pincha PCB ichidagi signallarni blokirovka qilish uchun ishlatiladi, masalan, boshqa elektron qurilmadan shovqin.
Transistorlar
Transistor - bu kuchaytirgich. U doskadagi elektron signallarni almashtirish yoki boshqarish uchun ishlatiladi. Transistorlarning bir nechta turli xil versiyalari mavjud, ammo eng keng tarqalgani bipolyar tranzistordir.
Transformatorlar
Ular kuchlanishni oshirish yoki kamaytirish orqali elektr energiyasini bir zanjirdan ikkinchisiga o'tkazish uchun ishlatiladi.
Diyotlar
Diyot elektr tokining bir yo'nalishda oqishiga imkon beradi, lekin boshqa yo'nalishda emas. Natijada, diodlar elektr tokining noto'g'ri yo'nalishda oqishi va taxta va qurilmaga zarar etkazishini to'xtatish uchun ishlatiladi. Diyotning eng mashhur shakli - bu LED (yorug'lik chiqaradigan diodni anglatadi).
Sensorlar
Ushbu qurilmalar atrof-muhit sharoitidagi o'zgarishlarni aniqlash va o'zgarishlarga mos keladigan elektr signalini yaratish uchun ishlatiladi. Keyinchalik bu signal elektron plataning boshqa komponentlariga yuboriladi. Sensorlar yorug'lik harakati, havo sifati yoki tovush kabi jismoniy elementni elektr energiyasiga aylantiradi.
Umumiy PCB qatlamlari
Har bir PCB turi uning funksionalligiga hissa qo'shadigan turli xil qatlamlarni o'z ichiga oladi. Biroq, siz tanlagan PCB turidan qat'i nazar, har bir taxtada bir xil asosiy poydevor mavjud. Bu shuni anglatadiki, barcha PCBlar quyidagi to'rtta qatlamni o'z ichiga oladi:
Substrat qatlami
Bu odatda shisha tolali shishadan tayyorlanadi, bu esa taxtaning qattiqligini beradi. Substrat qatlamlari epoksi bilan ham tayyorlanishi mumkin, ammo ular shisha tolali shisha bilan ta'minlaydigan mustahkamlikka ega emas.
Mis qatlami
Nomidan kutganingizdek, PCB ning mis qatlami issiqlik yordamida taxtaga laminatlangan yupqa mis folga qatlamidan yasalgan.
PCB ning turli "qatlamlari" haqida gapirganda, biz ular qancha mis qatlamlardan iboratligi haqida gapiramiz. Misol uchun, bir tomonlama tenglikni taxtaning bir tomonida faqat bitta qatlamli o'tkazgich materiali bo'ladi. Ushbu stsenariyda taxtaning boshqa tomoni turli elektron komponentlarni kiritish uchun ishlatiladi. Shu bilan birga, ikki tomonlama tenglikni taxtaning ikkala tomoniga o'tkazuvchi mis va komponentlar o'rnatadi.
Mis qatlamining qalinligi tenglikni bardosh berishi kerak bo'lgan quvvat miqdori bilan belgilanadi. Yuqori darajadagi quvvatga ega bo'lishi kerak bo'lgan PCBlar misning qalinroq darajasiga ega bo'ladi.
Lehimli niqob qatlami
Lehim niqobi qatlami misning ustiga qo'yiladi va ko'pchilik PCBlarni yashil rang bilan ta'minlaydi. Bu qatlam misni izolyatsiya qiladi va uning boshqa elementlar bilan aloqa qilmasligini ta'minlaydi.
Silkscreen qatlami
Silkscreen qatlami birinchi navbatda insonlar manfaati uchun qo'shiladi. Bu doskaga harflar, raqamlar va belgilar qo'shishni o'z ichiga oladi, shuning uchun foydalanuvchilar turli pin va LEDlarning funksionalligini tushunishlari osonroq bo'ladi.
