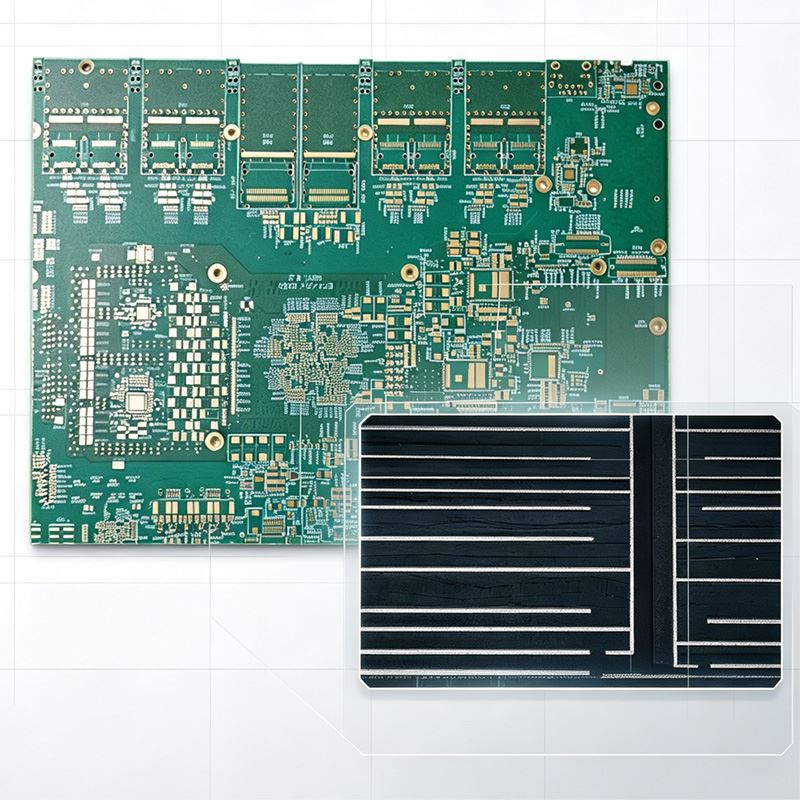

22-Qatlamli aralash laminatsiyalangan PCB va 2-darajali HDI
5G aloqa kaliti asosiy platalari uchun moslashtirilgan, bu 22{2}}qatlamli yuqori-murakkablikdagi PCB aralash laminatsiyalash stackini-yuqori Isola 185HR (RTF) yuqori-tezlikli substrat va Tachyon 100G ultra-past-2}yuqori material yo‘qotadi. Koʻmilgan kanallar va 2-tartibli HDI stacked microvia texnologiyasi bilan birgalikda u ultra-zich yoʻnalish, yuqori signal yaxlitligi va mexanik qattiqlikni muvozanatlashtiradi. Ommaviy maʼlumotlarni uzatish, koʻp chipli zich qadoqlash va 5G kalitlarining yuqori-quvvat issiqlik tarqalishi uchun ideal, uzoq muddatli ishonchlilik bilan barqaror 100G yuqori tezlikdagi signal uzatilishini qoʻllab-quvvatlaydi.
Ta'rif
Asosiy spetsifikatsiyalar
- Qatlamlar: 22 qatlam
- Tayyor taxta qalinligi: 3,25 mm
- Materiallar: Isola 185HR (RTF) + Tachyon 100G past-yo'qotadigan laminat
- Interconnection Tech: + 2Buyurtma HDI Stacked Microvia orqali ko'milgan
Asosiy afzalliklari
- Ikki-ishchanlik aralash substrat: Isola 185HR (RTF) koʻp qatlamli qatlam barqarorligi uchun yuqori termal qarshilik va past termal kengayish imkonini beradi; Tachyon 100G 100 gigagertsgacha signal yo'qotilishini minimallashtirish uchun ultra{4}}past Dk/Df xususiyatiga ega.
- 2-tartibdagi HDI + tuzilishi orqali ko‘milgan: kommutator chiplarining yuqori-pin-sonli BGA tartibini qo‘llab-quvvatlash uchun simlar zichligini sezilarli darajada yaxshilaydi.
- 22-qatlamli qalin qatlam-yuqoriga: Yuqori oqimdagi quvvat manbai va samarali EMI himoyasi uchun to‘liq quvvat va yer tekisliklari.
- Sanoat darajasidagi ishonchlilik-: Termal aylanish va namlikka chidamli, maʼlumotlar markazida 7/24 uzluksiz ishlash uchun barqaror.
Ilova
5G asosiy kaliti anakarti, 100G yuqori{2}}tezlikli kommutatsiya uskunasi, maʼlumotlar markazi serverining orqa paneli, 5G tarmoq boshqaruv paneli
