Sihui Fuji PCBA taqdimoti
Xabar QOLDIRISH
Sihui Fuji jahon miqyosidagi sifat darajalariga yo'naltirilgan elektron ishlab chiqaruvchidir. Biz PCB dizayni ~ PCB ~ PCBA ishlab chiqarishdan to'liq bir martalik echimni taqdim eta olamiz. Yuqori ishonchlilik, yuqori sifat va qisqa yetkazib berish muddati - biz nima qilishga intilamiz.

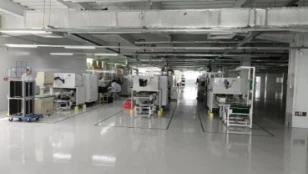

O'simlik sxemasi
SMT ishlab chiqarish quvvati
|
Chiziq |
Uskunalar |
Minimal qismlar |
SMT sig'imi / H |
Chiziq quvvati/M |
|
1-qator |
KE2060M |
0402 |
|
|
|
2-qator |
RX% 7b{0}% 7d |
0201 |
100,000 |
57,200,000 |
|
|
RS% 7b{0}}R |
0201 |
47,000 |
26,884,000 |
|
|
RS% 7b{0}}R |
0201 |
47,000 |
26,884,000 |
|
3-qator |
RS% 7b{0}}R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS% 7b{0}}R |
0201 |
47,000 |
26,884,000 |
|
4-qator |
RX% 7b{0}% 7d |
0201 |
100,000 |
57,200,000 |
|
|
RS% 7b{0}}XL |
0201 |
47,000 |
26,884,000 |
|
|
RS% 7b{0}}XL |
0201 |
47,000 |
26,884,000 |
|
Umumiy quvvat: 300 million ball / oy |
||||
|
Chiziq |
Jarayon |
Brend |
Model |
Muhandislik qobiliyati |
Min PCB (L * W) |
Maks PCB (L*W) |
|
|
Chiziq 4 |
Lazer markalash |
Ruiitian |
Oʻt-Oʻt-Oʻq |
lazer belgisi |
±0,02um |
50x50 mm |
450x450 mm |
|
|
Chop etish |
GKG |
GKG-GLS |
chop etish |
±12um/±6σ |
50x50 mm |
870x610 mm |
|
|
OʻT |
Sinic - Tek |
S8080L |
rezolyutsiya |
13um |
50x50 mm |
630x550 mm |
|
|
SMT 3 to'plam |
Juki |
RX-8 / RS-1RS /RS1-XL |
X/Y o'qining aniqligi |
±35um |
50x50 mm |
950x370 mm |
|
|
Qayta oqimdan oldin AOI |
Sinic - Tek |
S510D |
rezolyutsiya |
10um |
50x50 mm |
550x450 mm |
|
|
N2 qayta oqim |
Jingtuo |
JTR% 7b{0}}N |
Harorat zonasi |
10 |
W: 50 mm |
Balandligi: 450 mm |
|
|
Qayta oqimdan keyin AOI |
Sinic - Tek |
S510D |
rezolyutsiya |
10um |
50x50 mm |
550x450 mm |
DIP sxemasi va sig'imi
1, to'lqinli lehim: 4 zonali yuqoriga-pastga oldindan qizdirish va N2 qurilmasi bilan 3 chiziq, lehim sifati va ishonchliligi juda yaxshi.
2, Tanlangan lehim: yuqori aniqlik, yuqori ishonchlilik va lehimning kichik yo'qolishi bilan 1 chiziq.
|
Chiziq |
Jarayon |
Brend |
Model |
Oldindan qizdiring |
Maksimal PCB kengligi |
Lehim paneli |
Imkoniyatlar (㎡) |
|
DIP №1 |
to'lqin |
Ridong |
ENG YUQORI% 7B{0}% 7D |
4 zona 2 tomoni |
450 mm |
Sak305 |
10,000 |
|
DIP №2 |
to'lqin |
Jingtuo |
Smart% 7b{0}}H |
4 zona 2 tomoni |
450 mm |
Sak305 |
10,000 |
|
DIP №3 |
to'lqin |
Jingtuo |
Smart% 7b{0}}H |
4 zona 2 tomoni |
350 mm |
Sak305 |
8,000 |
|
DIP №4 |
to'lqin |
Jingtuo |
Smart% 7b{0}}H |
4 zona 2 tomoni |
540 mm |
SAC305 |
15,000 |
|
DIP №5 |
tanlash |
Xinrui |
SV% 7b{0}}S |
Minimal o'lcham 50x50 mm |
Maksimal hajmi 300x250 |
Sak305 |
1,000 |
Ishlab chiqarish uskunalari
JUKI mounter RS-1R
Lazerli marker
Lehim pastasi printeri
Yig'ish uchun tokcha

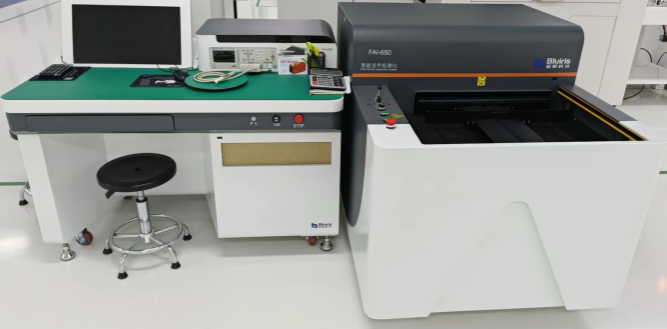

FA aqlli o'lchagich
Yuqori quvvatli rentgen nurlari
Avtomobil navigatsiyasi
Avtomobil konditsionerini boshqarish paneli
